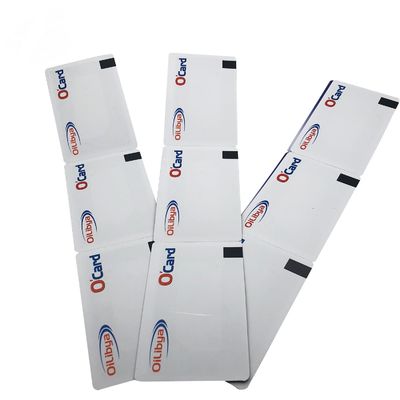

RFID-NFC-Smartcards PVC-Papier-Sicherheits-Smartcards 13,56 MHz

PVC für die SicherheitRFID Ultralight® EV1-Karte RFID-NFC-Smartcards / Papier-Smartcards

NFCRFID Ultralight® EV1RFID-Karte Papierkarte

1.1 Hauptanwendungen

• Einschränkte Fahrkarten für die öffentliche Verkehrsmittel
• Einschränkte Nutzung von Eintrittskarten für Veranstaltungen

1.2 Berührungslose Energie- und Datenübertragung
Die MF0ICU1 ist an eine Spirale mit ein paar Drehungen angeschlossen.0
(Edmondson) und TFC.1 (ISO) Ticketformate gemäß der Definition in BS EN753-2.
TFC.1-Format-Tickets werden vom MF0ICU10-Chip unterstützt, der einen 17 pF-On-Chip
Resonanzkondensator.
Die kleineren TFC.0-Tickets werden vom MF0ICU11-Chip unterstützt, der einen
50 pF Resonanzkondensator auf dem Chip.

1.3 Kollisionsschutz

Eine intelligente Kollisionsschutzfunktion ermöglicht den gleichzeitigen Betrieb von mehreren Karten.
Der Anti-Kollisions-Algorithmus wählt jede Karte individuell aus und sorgt für die korrekte Ausführung einer
Transaktion mit der ausgewählten Karte ohne Datenkorruption von anderen Karten im Feld.

2.1 RFID-HF-Schnittstelle ISO/IEC 14443 A

Berührungslose Datenübertragung und Energieversorgung (keine Batterie erforderlich)
Betriebsabstand bis zu 100 mm je nach Antennengeometrie
Betriebsfrequenz von 13,56 MHz
Datenübertragung von 106 kB
Datenintegrität von 16-Bit-CRC, Parität, Bitcodierung, Bitzählung
Kollisionsschutz
7-Byte-Seriennummer gemäß ISO/IEC 14443-3 Kaskadenstufe 2
Typische Ticket-Transaktionszeit von < 35 ms
Schnelle Zählertransaktionszeit von < 10 ms

2.2 EEPROM

512-Bit, organisiert in 16 Seiten mit 4 Bytes pro Seite
Feldprogrammierbare Lese-allein-Sperrfunktion pro Seite
32-Bit-benutzerdefinierbares einmalig programmierbares (OTP) Gebiet
384-Bit-Benutzerlesen/Schreiben Bereich (12 Seiten)
Aufbewahrungsdauer von 5 Jahren
Schreiben Sie Ausdauer 10000 Zyklen
